Гибочный инструмент WILA®-TRUMPF® следующая по популярности после Amada Promecam® система крепления среди производителей листогибочного оборудования.
Все секции пуансонов весом менее 12,7 кг оснащены по умолчанию кнопками-фиксаторами (Safetyclick®) для возможности удобной фронтальной установки инструмента. Более тяжелые секции устанавливаются, как и на креплении Amada Promecam®, боковой загрузкой в держатель пуансонов.
Пуансоны можно устанавливать с разворотом на 180° без дополнительных приспособлений и манипуляций, благодаря симметричной конструкции хвостовика.
Система крепления гибочного инструмента WILA®-TRUMPF® используется на листогибочных прессах производителей Trumpf®, SAFAN®, Prima Power®, LVD® и опционально доступно у многих других производителей
Доступны для заказа пуансоны и матрицы: 515 мм цельные, 550 мм секционные, 200 мм цельный, 200 мм секционный.
Пуансоны для гибочных прессов Wila®

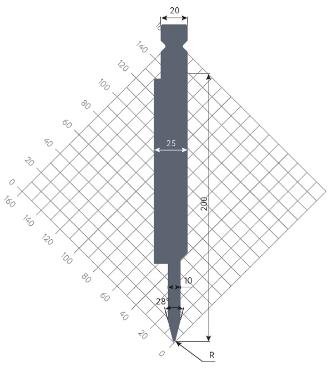

Пуансон STPW 053
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

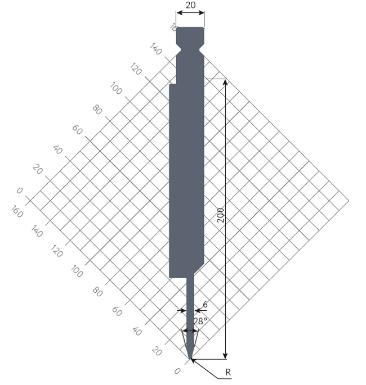

Пуансон STPW 063
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

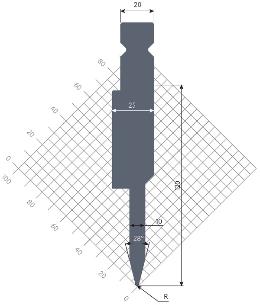

Пуансон STPW 051
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

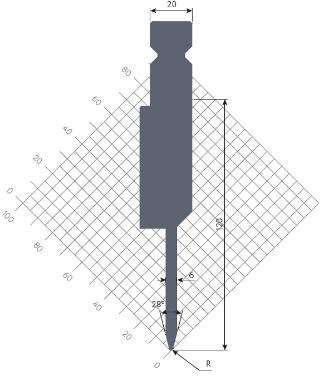

Пуансон STPW 061
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

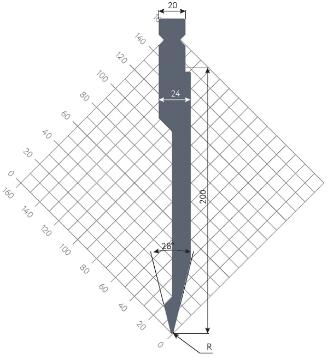

Пуансон STPW 031
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

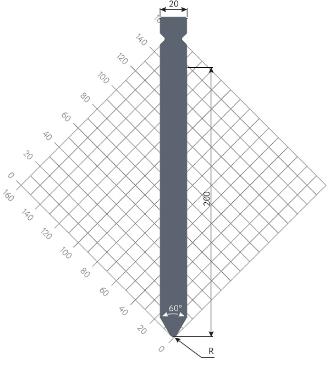

Пуансон STPW 034
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
200
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

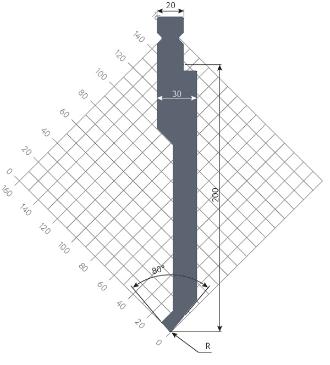

Пуансон STPW 032
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
70
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
Пуансон STPW 033
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
200
Max нагрузка, т/м
50
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

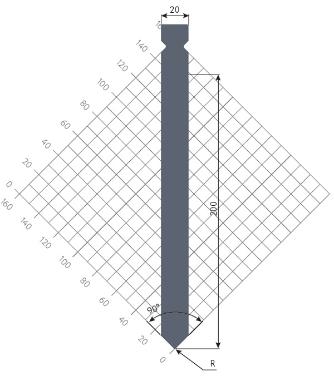

Пуансон STPW 036
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
1.2
Высота, мм Н
200
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
Пуансон STPW 035
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
0.6
Высота, мм Н
200
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

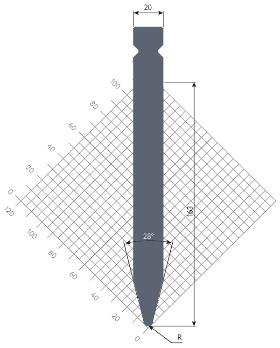

Пуансон STPW 029
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
3
Высота, мм Н
163
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

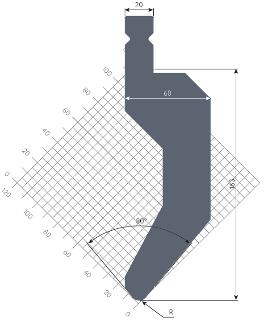

Пуансон STPW 025
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
6
Высота, мм Н
163
Max нагрузка, т/м
130
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

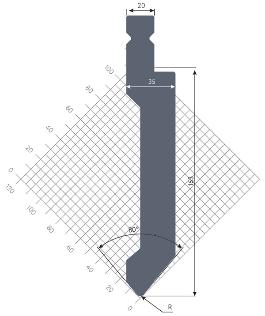

Пуансон STPW 026
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
3
Высота, мм Н
163
Max нагрузка, т/м
140
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

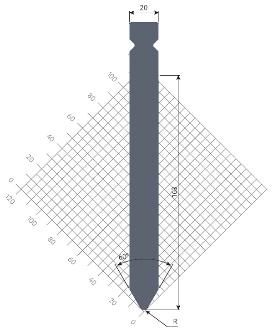

Пуансон STPW 024
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
163
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

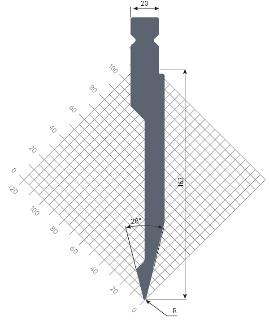

Пуансон STPW 021
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
163
Max нагрузка, т/м
70
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

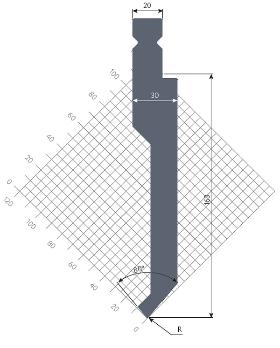

Пуансон STPW 022
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
1
Высота, мм Н
163
Max нагрузка, т/м
80
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
Пуансон STPW 023
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
163
Max нагрузка, т/м
65
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

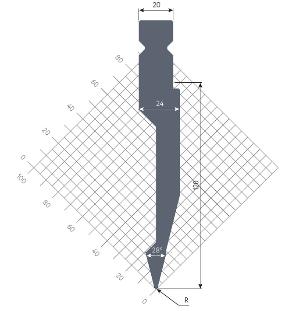

Пуансон STPW 011
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

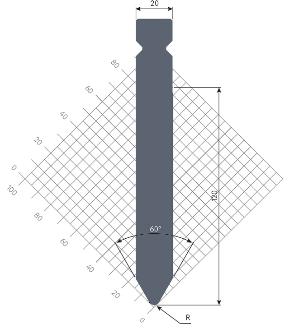

Пуансон STPW 014
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
120
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

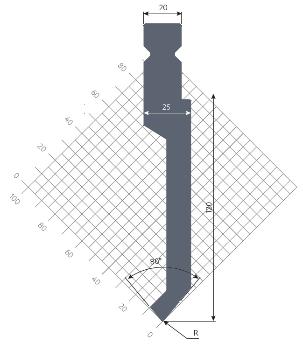

Пуансон STPW 012
Текст вверху страницы (служебное)
Array
Угол,° А
80
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

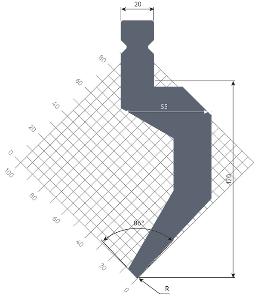

Пуансон STPW 013
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
120
Max нагрузка, т/м
65
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

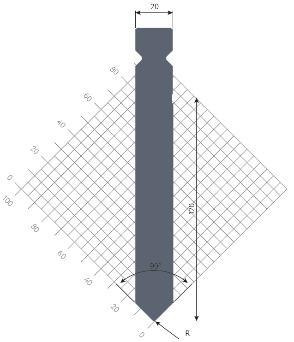

Пуансон STPW 016
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
1.2
Высота, мм Н
120
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

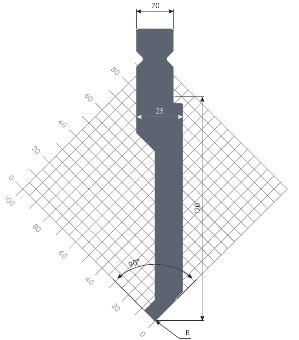

Пуансон STPW 015
Текст вверху страницы (служебное)
Array
Угол,° А
90
Радиус, мм R
0.6
Высота, мм Н
120
Max нагрузка, т/м
60
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

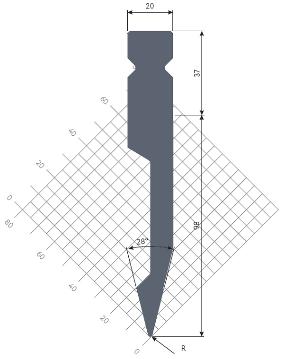

Пуансон STPW 001
Текст вверху страницы (служебное)
Array
Угол,° А
28
Радиус, мм R
1
Высота, мм Н
98
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

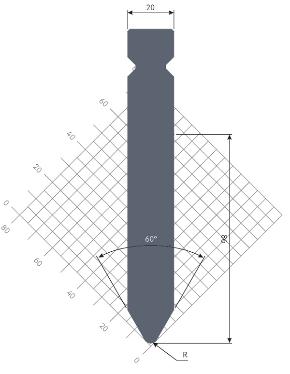

Пуансон STPW 004
Текст вверху страницы (служебное)
Array
Угол,° А
60
Радиус, мм R
3
Высота, мм Н
98
Max нагрузка, т/м
160
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
Пуансон STPW 002
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
98
Max нагрузка, т/м
100
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+

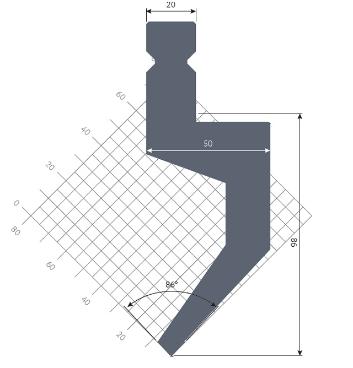

Пуансон STPW 003
Текст вверху страницы (служебное)
Array
Угол,° А
86
Радиус, мм R
1
Высота, мм Н
98
Max нагрузка, т/м
65
Материал
42CrMo4
Выберите длину (L)
200 мм секцион.
-
+
200 мм цельн.
-
+
515 мм цельн.
-
+
550 мм секцион.
-
+
