Гибочные матрицы Bystronic®
![Матрица STMB 85 H55 V32 W48 R4 Матрица STMB 85 H55 V32 W48 R4](png/98b50ac271e2d43ade5d9862d67db682-2.png)
Матрица STMB 85 H55 V32 W48 R4
Угол,° А
85
Ширина ручья, мм V
32
Ширина, мм W
48
Радиус, мм R
4
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V32 W48 R4 Матрица STMB 88 H55 V32 W48 R4](png/b2892e5a629dc96fe7b000535b3f2871-2.png)

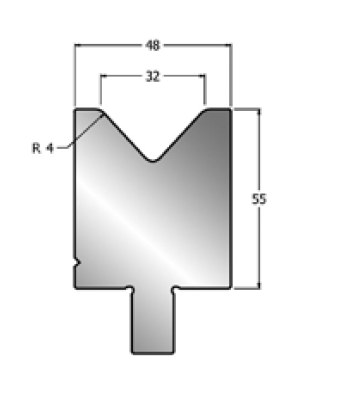

Матрица STMB 88 H55 V32 W48 R4
Угол,° А
88
Ширина ручья, мм V
32
Ширина, мм W
48
Радиус, мм R
4
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V24 W40 R3 Матрица STMB 88 H55 V24 W40 R3](png/d5cebfc01e2a0cd729a569f3aeb8c402-2.png)
Матрица STMB 88 H55 V24 W40 R3
Угол,° А
88
Ширина ручья, мм V
24
Ширина, мм W
40
Радиус, мм R
3
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V24 W40 R3 Матрица STMB 85 H55 V24 W40 R3](png/d013c7506614536394c3d5079e6eca4e-2.png)

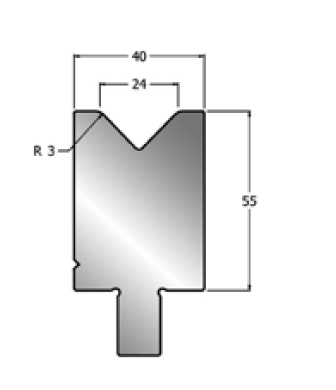

Матрица STMB 85 H55 V24 W40 R3
Угол,° А
85
Ширина ручья, мм V
24
Ширина, мм W
40
Радиус, мм R
3
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V20 W35 R2 Матрица STMB 85 H55 V20 W35 R2](png/4f4e6774eeb4fa70f3c82fbc82b75d54-2.png)
Матрица STMB 85 H55 V20 W35 R2
Угол,° А
85
Ширина ручья, мм V
20
Ширина, мм W
35
Радиус, мм R
2
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V20 W35 R2 Матрица STMB 88 H55 V20 W35 R2](png/c7ee01caae512f5de305b66fa835cc23-2.png)

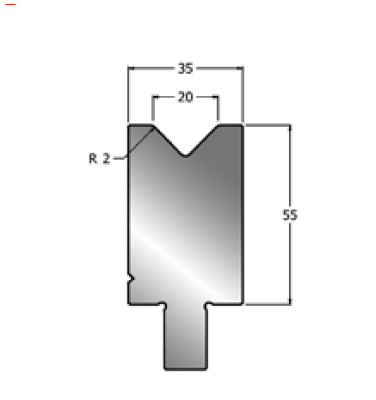

Матрица STMB 88 H55 V20 W35 R2
Угол,° А
88
Ширина ручья, мм V
20
Ширина, мм W
35
Радиус, мм R
2
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V16 W30 R2 Матрица STMB 88 H55 V16 W30 R2](png/c74f99105da83086a6ab94bbc30540ee-2.png)

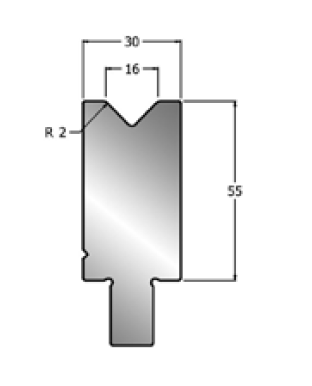

Матрица STMB 88 H55 V16 W30 R2
Угол,° А
88
Ширина ручья, мм V
16
Ширина, мм W
30
Радиус, мм R
2
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V16 W30 R2 Матрица STMB 85 H55 V16 W30 R2](png/9a0a728a68fb6108e14ac124aef68b08-2.png)
Матрица STMB 85 H55 V16 W30 R2
Угол,° А
85
Ширина ручья, мм V
16
Ширина, мм W
30
Радиус, мм R
2
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V12 W20 R1.5 Матрица STMB 85 H55 V12 W20 R1.5](png/af06349268a211b912c4b2e47496328c-2.png)

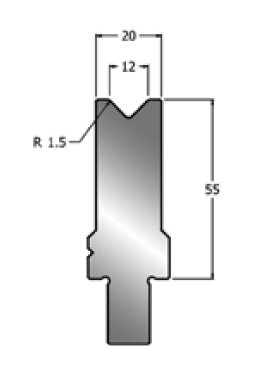

Матрица STMB 85 H55 V12 W20 R1.5
Угол,° А
85
Ширина ручья, мм V
12
Ширина, мм W
20
Радиус, мм R
1.5
Высота, мм Н
55
Max нагрузка, т/м
70
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V12 W20 R1.5 Матрица STMB 88 H55 V12 W20 R1.5](png/e74171b1eebda2782cbf32fb2f948a62-2.png)
Матрица STMB 88 H55 V12 W20 R1.5
Угол,° А
88
Ширина ручья, мм V
12
Ширина, мм W
20
Радиус, мм R
1.5
Высота, мм Н
55
Max нагрузка, т/м
70
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V12 W25 R1.5 Матрица STMB 88 H55 V12 W25 R1.5](png/1448bb445f8153ae0e224540337850bb-2.png)
Матрица STMB 88 H55 V12 W25 R1.5
Угол,° А
88
Ширина ручья, мм V
12
Ширина, мм W
25
Радиус, мм R
1.5
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V12 W25 R1.5 Матрица STMB 85 H55 V12 W25 R1.5](png/5a40ec899129f6f65dd2dd91671567fd-2.png)

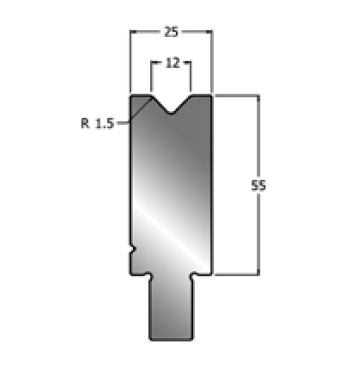

Матрица STMB 85 H55 V12 W25 R1.5
Угол,° А
85
Ширина ручья, мм V
12
Ширина, мм W
25
Радиус, мм R
1.5
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V10 W20 R1 Матрица STMB 85 H55 V10 W20 R1](png/c8c3c12773a0ebe666f735d05d210870-2.png)
Матрица STMB 85 H55 V10 W20 R1
Угол,° А
85
Ширина ручья, мм V
10
Ширина, мм W
20
Радиус, мм R
1
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V10 W20 R1 Матрица STMB 88 H55 V10 W20 R1](png/2210b8c65b9ed5b87fcc471144f2ad57-2.png)

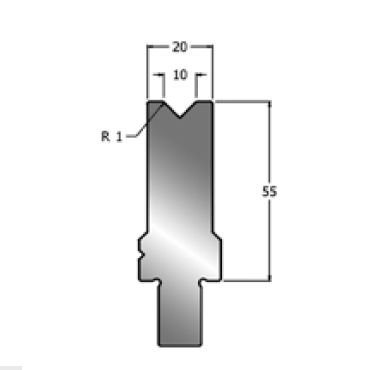

Матрица STMB 88 H55 V10 W20 R1
Угол,° А
88
Ширина ручья, мм V
10
Ширина, мм W
20
Радиус, мм R
1
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V10 W16 R1 Матрица STMB 88 H55 V10 W16 R1](png/603c18f9e9f2923fb49dbc420adf3774-2.png)

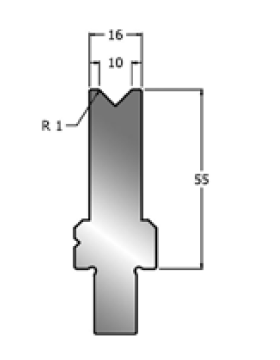

Матрица STMB 88 H55 V10 W16 R1
Угол,° А
88
Ширина ручья, мм V
10
Ширина, мм W
16
Радиус, мм R
1
Высота, мм Н
55
Max нагрузка, т/м
80
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V10 W16 R1 Матрица STMB 85 H55 V10 W16 R1](png/6aa116af16ceedf391908128848abc0a-2.png)
Матрица STMB 85 H55 V10 W16 R1
Угол,° А
85
Ширина ручья, мм V
10
Ширина, мм W
16
Радиус, мм R
1
Высота, мм Н
55
Max нагрузка, т/м
80
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V8 W14 R0.75 Матрица STMB 85 H55 V8 W14 R0.75](png/b5721ee466c097b53a7902007d8f9965-2.png)
Матрица STMB 85 H55 V8 W14 R0.75
Угол,° А
85
Ширина ручья, мм V
8
Ширина, мм W
14
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
90
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V8 W14 R0.75 Матрица STMB 88 H55 V8 W14 R0.75](png/4bb08fd9ed1067a9731fcf3797472e5c-2.png)

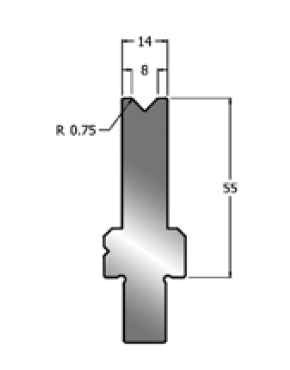

Матрица STMB 88 H55 V8 W14 R0.75
Угол,° А
88
Ширина ручья, мм V
8
Ширина, мм W
14
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
90
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V8 W20 R0.75 Матрица STMB 88 H55 V8 W20 R0.75](png/ed14261f0197b8074e882c535728eaec-2.png)
Матрица STMB 88 H55 V8 W20 R0.75
Угол,° А
88
Ширина ручья, мм V
8
Ширина, мм W
20
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V8 W20 R0.75 Матрица STMB 85 H55 V8 W20 R0.75](png/ba83f4338ffd94afb6754e50ff6c56f1-2.png)

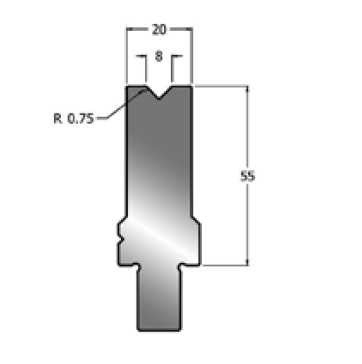

Матрица STMB 85 H55 V8 W20 R0.75
Угол,° А
85
Ширина ручья, мм V
8
Ширина, мм W
20
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V6 W12 R0.75 Матрица STMB 85 H55 V6 W12 R0.75](png/763c4913fb07d00c0ea0c27f1208f9d9-2.png)
Матрица STMB 85 H55 V6 W12 R0.75
Угол,° А
85
Ширина ручья, мм V
6
Ширина, мм W
12
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
90
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V6 W12 R0.75 Матрица STMB 88 H55 V6 W12 R0.75](png/7663dac8913c73863bd424c161e14903-2.png)

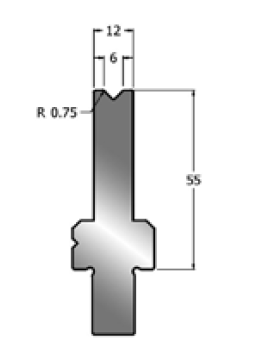

Матрица STMB 88 H55 V6 W12 R0.75
Угол,° А
88
Ширина ручья, мм V
6
Ширина, мм W
12
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
90
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 88 H55 V6 W20 R0.75 Матрица STMB 88 H55 V6 W20 R0.75](png/f1fd8f7d1514392eda313e55b669907b-2.png)
Матрица STMB 88 H55 V6 W20 R0.75
Угол,° А
88
Ширина ручья, мм V
6
Ширина, мм W
20
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 85 H55 V6 W20 R0.75 Матрица STMB 85 H55 V6 W20 R0.75](png/07e7e964bd474c9a789143bdee5f2326-2.png)

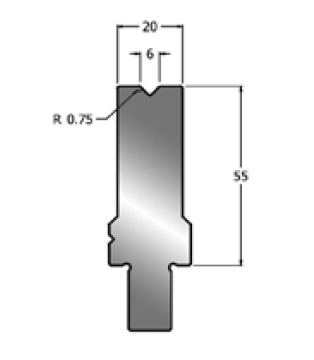

Матрица STMB 85 H55 V6 W20 R0.75
Угол,° А
85
Ширина ручья, мм V
6
Ширина, мм W
20
Радиус, мм R
0.75
Высота, мм Н
55
Max нагрузка, т/м
100
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 80 H105 V120 W150 R15 Матрица STMB 80 H105 V120 W150 R15](png/a81dd053f2caf50a8b9f04651f336c0f-2.png)

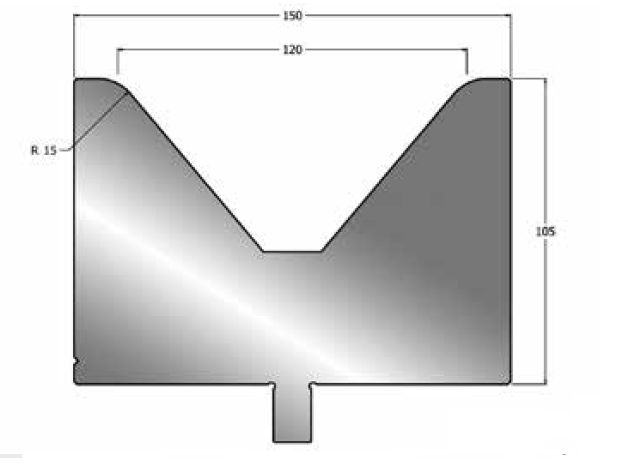

Матрица STMB 80 H105 V120 W150 R15
Угол,° А
80
Ширина ручья, мм V
120
Ширина, мм W
150
Радиус, мм R
15
Высота, мм Н
105
Max нагрузка, т/м
200
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 80 H85 V100 W125 R12 Матрица STMB 80 H85 V100 W125 R12](png/640d7577cedb8c804fa11f3b00505a0b-2.png)

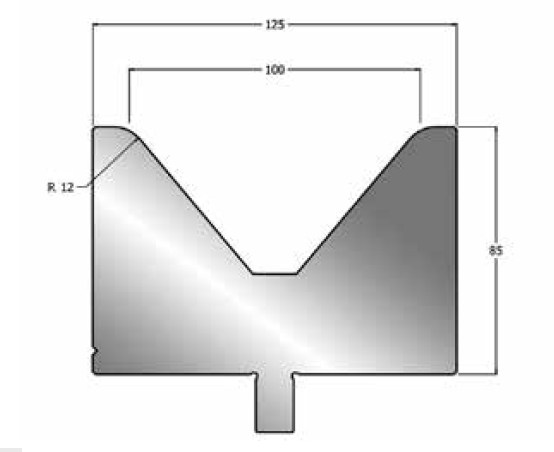

Матрица STMB 80 H85 V100 W125 R12
Угол,° А
80
Ширина ручья, мм V
100
Ширина, мм W
125
Радиус, мм R
12
Высота, мм Н
85
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 80 H65 V80 W100 R10 Матрица STMB 80 H65 V80 W100 R10](png/73cc8e84928add15376c1b835ea93dcd-2.png)

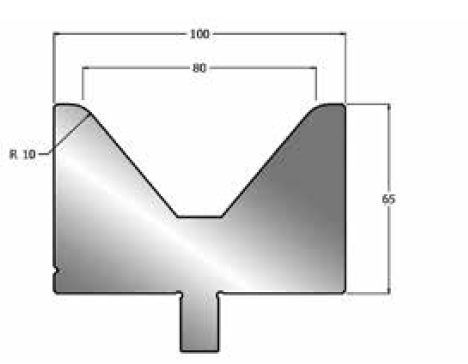

Матрица STMB 80 H65 V80 W100 R10
Угол,° А
80
Ширина ручья, мм V
80
Ширина, мм W
100
Радиус, мм R
10
Высота, мм Н
65
Max нагрузка, т/м
140
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
![Матрица STMB 60 H65 V60 W80 R7 Матрица STMB 60 H65 V60 W80 R7](png/32cddd05a5c414cf80ed82229c68d4c7-2.png)

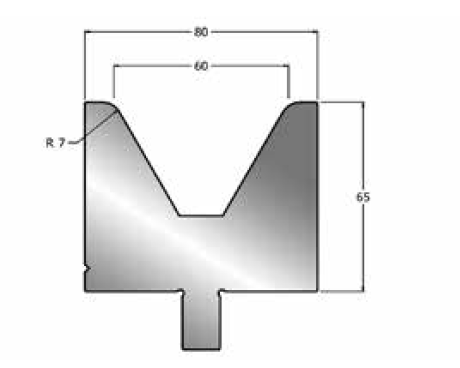

Матрица STMB 60 H65 V60 W80 R7
Угол,° А
60
Ширина ручья, мм V
60
Ширина, мм W
80
Радиус, мм R
7
Высота, мм Н
65
Max нагрузка, т/м
90
Выберите длину (L)
515 мм цельн.
-
+
1000 мм секцион.
-
+
1030 мм цельн.
-
+
1100 мм секцион.
-
+
