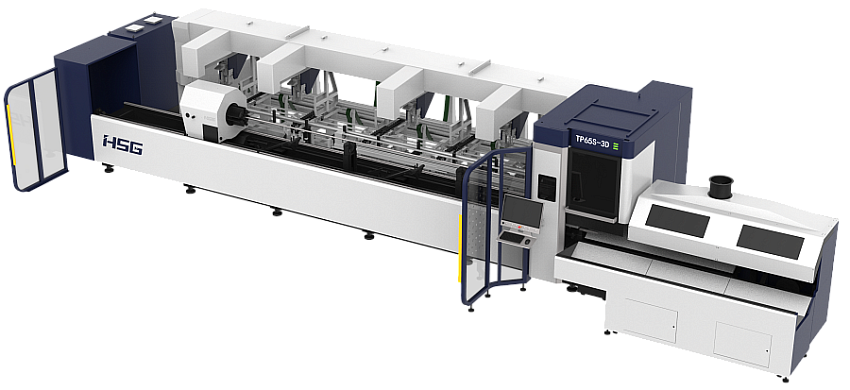

Лазерный станок для резки труб HSG TS®

  • Лазерный источник IPG 1000В до 4000В
  • Станина HSG — 6500mm
  • Лазерная головка HSG® (автофокус)
  • Косозубая рейка YYC®
  • Редуктор SHIMPO®
  • Серводвигатель Rexroth®、SANYO DENKI®、Panasonic®
  • Направляющие HIWIN® (Тайвань)
  • Винтовой привод HIWIN®/TBI®
  • Программное обеспечение HSG® X9000（Набор материалов программного обеспечения SigmaNEST)
  • Пневматическое управление SMC®
  • Электрокомпоненты Schneider®
  • Вытяжки
  • Водяной чиллер
  • Автоматический умный патрон задний и передний (Пневматический）

  • Чувствительный датчик, толщина зонда 2 mm
  • Эффективная система охлаждения, Диаметр труб 2-3 mm
  • Металлическая защита на соединении газопровода и водопровода
  • Отдельное охлаждение для керамического кольца и сопла
  • Коллиматорная линза и фокусирующая линза OPHIR
  • Мотор для автофокуса Panasonic
  • Хорошая структура компонентов, надежность, безопасность и чувствительность

ПРЕИМУЩЕСТВА ЛАЗЕРНЫХ СТАНКОВ HSG СЕРИИ TS

hsg ts.png

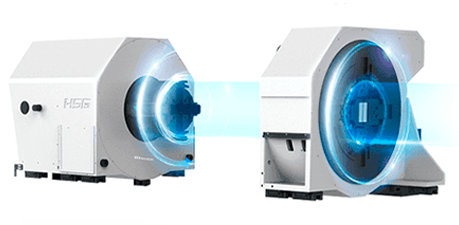

ИНТЕЛЛЕКТУАЛЬНАЯ ТЕХНОЛОГИЯ ЗАЖИМА ТРУБ

Станок TS65, оснащенный цифровыми интеллектуальными пневматическими патронами, регулирующими положение трубы в полностью автоматическом режиме, без необходимости ручной регулировки. Интеллектуальная система легко идентифицирует и удерживает различные типы труб. Патрон оснащен профессиональной системой обратной связи, которая регулирует давление в соответствии с различными диаметрами и толщинами труб и обнаруживает аварийные сигналы в режиме реального времени, что делает производство эффективным и безопасным.


HSG TP65S.png

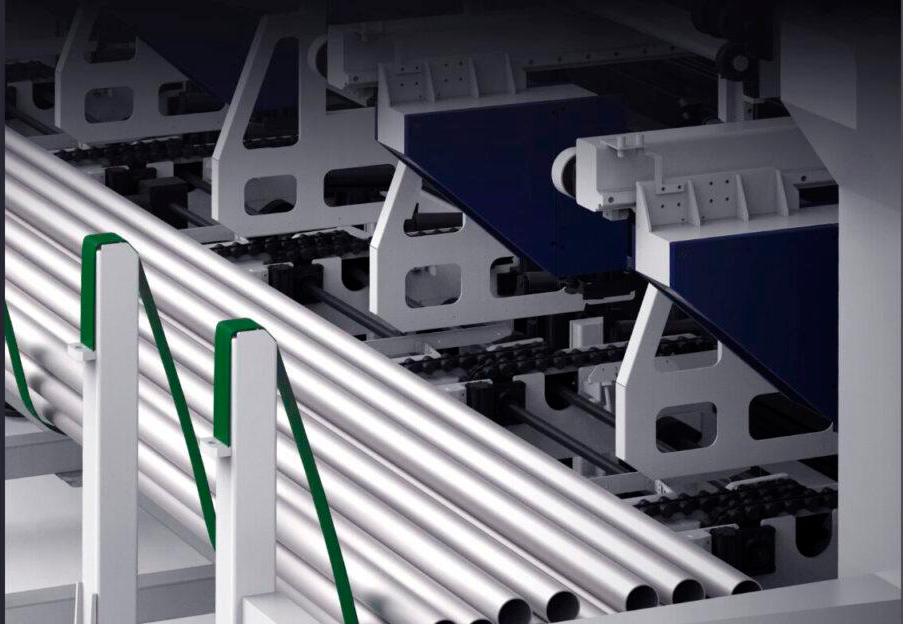

АВТОМАТИЧЕСКАЯ ЗАГРУЗКА И РАЗГРУЗКА ТРУБ

Оснащен полностью автоматической системой загрузки, может загружать целую пачку труб, самостоятельно сортировать и определять длину реза без остановки. Интеллектуальная разгрузка, сортировка готовой продукции и отходов сама, стандартная длина заготовки 3м, также доступна до 6м (дополнительная опция)

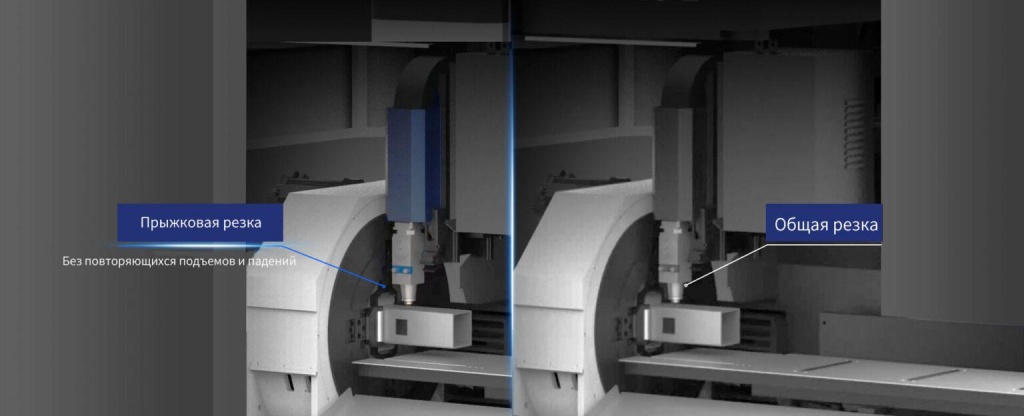

ПРЫЖКОВАЯ РЕЗКА

Уникальные запатентованные в отрасли технологии, а именно резка труб в воздухе и резка в поперечном направлении, помогают избежать многократного подъема и падения режущей головки. Эффективность резки еще больше повышается.

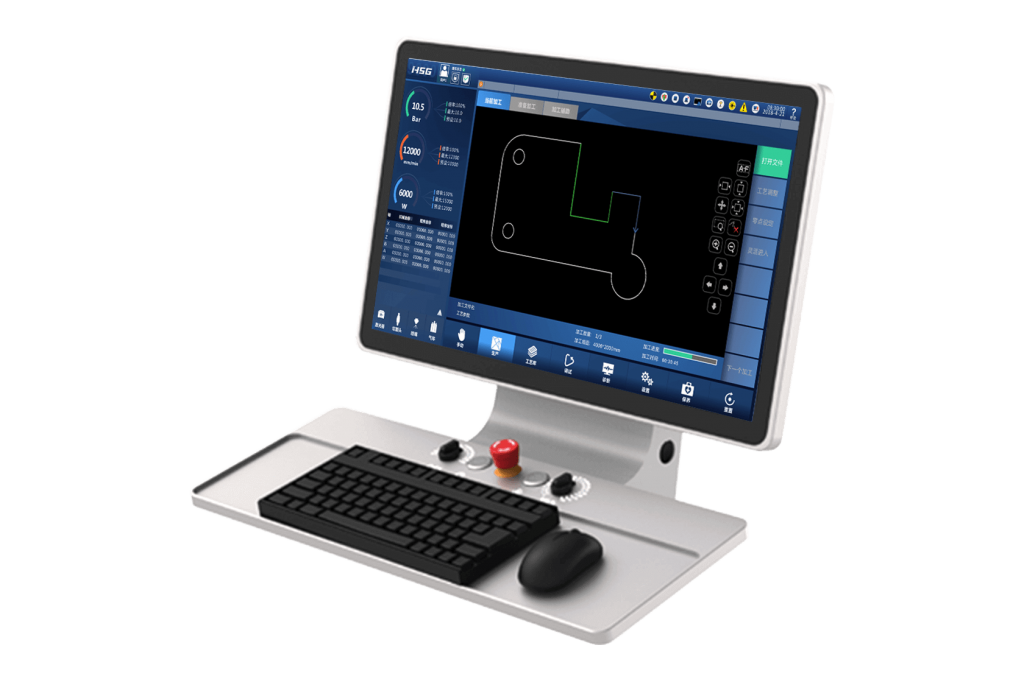

СИСТЕМА УПРАВЛЕНИЯ HSGX9000-ПОВЫШАЕТ ЭФФЕКТИВНОСТЬ И ЭКОНОМИТ ЗАТРАТЫ

  • Интеллектуально определяет деформацию трубы, предлагает автоматическую графическую компенсацию смещения и гарантирует точность резки
  • Простой интерфейс и множество функций
  • Профессиональное программное обеспечение для раскладки труб.. Начинает раскладку сразу после рисования. Подходит для сложных профилей (швеллер, уголок)
  • Оптимизация маршрута, обрезка кромок


hsg tl200 preim6.png

ИНТЕЛЛЕКТУАЛЬНАЯ ЗАЩИТА

  • Режущая голова всегда находится на безопасном расстоянии от обрабатываемой поверхности и имеет функцию остановки при касании, чтобы снизить риск столкновения.
  • Автоматический контроль дальности перемещения движущихся частей. Система может сообщать о неисправностях и отдавать приказы о быстрой остановке, чтобы защитить оборудование.
  • Самостоятельная проверка. Главный интерфейс может отображать аварийный сигнал, уменьшая скрытые опасности и повышая эффективность поиска и устранения неисправностей оборудования

ШИРОКИЙ ДИАПАЗОН ОБРАБОТКИ ТРУБ

Обработка: круглых, квадратных труб, прямоугольных труб, угловой стали, швеллерной стали, Н-образной стали, а также различных труб специальной формы, включая треугольные, вогнутые, L-образные, C-образные профили


hsg ts65 preim7.png

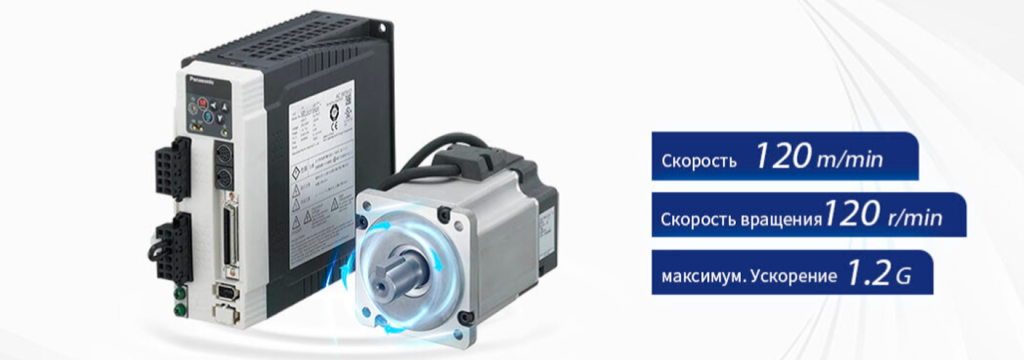

ОТЛИЧНАЯ ДИНАМИКА

Благодаря импортному серводвигателю с большим крутящим моментом, серия TS может достигать высокой скорости 120 об/мин и ускорения 1.2 G, мгновенно достигая оптимальной скорости резки.


avtofokus hsgts65.png

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВА С АВТОФОКУСОМ
  • Эффективное охлаждение корпуса и всех узлов, включая двухканальное охлаждаемое сопло
  • Контроль за расходом газа, зеркальное качество поверхности реза
  • Предотвращение попадания искр
  • Скоростная врезка и резка различных типов материалов
  • Защита от загрязнения



Дмитрий Журба
Ваш персональный менеджер:
Дмитрий Журба
Руководитель отдела продаж г. Москва
+7 (499) 951-82-88
Выбрать отрасль
Модель
Лазерный труборез HSG TS65
Лазерный труборез HSG TS65 II
Лазерный труборез HSG TS80
Заказать
Заказать
Заказать
‹ ›
Характеристики
Мощность лазера, кВт
1,5-4
1,5-4
1,5-4
Вес, кг
9500
9500
9500
Точность позиционирования по X/Y-осям
±0.03mm
±0.03mm
±0.03mm
Точность репозиционирования по X/Y осям
±0.03mm/m
±0.03mm/m
±0.03mm/m
Максимальное ускорение, G
1,2
1,2
1,2
Максимальная скорость перемещения, м/мин
120
120
120
Напряжение питания, В
380 В ± 5 %; 50Гц; 3 — фазы
380 В ± 5 %; 50Гц; 3 — фазы
380 В ± 5 %; 50Гц; 3 — фазы
Типы профилей
Круглая труба/Квадратная труба/Уголок стальной/U-образная сталь
Круглая труба/Квадратная труба/Уголок стальной/U-образная сталь
Круглая труба/Квадратная труба/Уголок стальной/U-образная сталь
Длина трубы, мм
6500
6500
6500
Габаритные размеры (ДхШхВ), мм
12500х4700х2600
12400*4700*2500
12400*4700*2500
Макс. нагрузка на труборез, кг
200
200
200
Обработка круглой трубы, мм
12-273
12х273
13х12-200х200
Обработка квадратной трубы, мм
12х12-200х200
12х12-200х200
12-273
