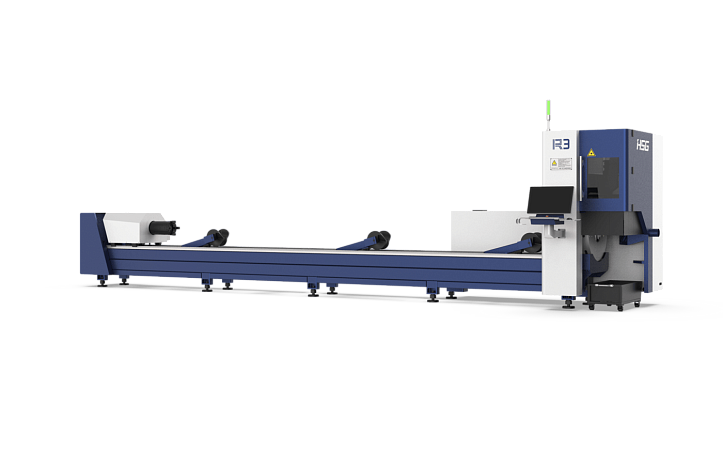

Лазерный станок резки труб HSG R3®

  • Лазерный источник IPG®
  • Лазерная головка HSG® Klinge с автофокусом
  • Пневматический патрон задний и передний
  • Косозубая рейка YYC®
  • Направляющие HIWIN®, Тайвань
  • Деселератор (с редуктором) SHIMPO®
  • Лазерный источник IPG 2 KW
  • Лазерная головка HSG ®Klinge с автофокусом
  • Пневматический патрон задний и передний
  • Косозубая рейка YYC®
  • Направляющие HIWIN®, Тайвань
  • Деселератор (с редуктором) SHIMPO®
  • Мощная встроенная вытяжка
  • Автоматический пневматический, центрирующий патрон
  • Стабилизатор напряжения
  • KBTW-50 кВт


ВЫСОКОТОЧНЫЕ ДВОЙНЫЕ ПНЕВМАТИЧЕСКИЕ ПАТРОНЫ

  • Зажим одной кнопкой, автоматическое центрирование, в 3 раза быстрее, чем электрический патрон, экономия времени на загрузку и разгрузку
  • Пневматические захваты с большим и постоянным усилием зажима, тяжелая труба зажата плотно без проскальзывания, точность резки гарантирована
  • Специальная опорная рама, предотвращающая провисание и деформацию трубы, повышающая точность резки и продлевающая срок службы патрона.

РЕЖУЩАЯ ГОЛОВКА С АВТОФОКУСОМ KLINGE

  • Самостоятельная разработка HSG LASER®
  • Точность автофокуса 0.01мм
  • Хороший контроль потока для зеркальной резки за счет меньшего расхода
  • Защитные трубки для кабеля на лазерной головке из нержавеющей стали-предотвращают разбрызгивание искр и защищают от ожогов


СИСТЕМА УПРАВЛЕНИЯ ЧПУ HSG-X9000

  • HSG-X9000, основанный на немецкой системе управления ЧПУ, совместим с обычными трубами и различными профилями. Благодаря богатым вспомогательным функциям, таким как обнаружение ошибок трубы и проверка сварных швов, HSG-X9000 может сделать лазерную резку простой, автоматической и интеллектуальной
  • 21,5-дюймовый сенсорный экран, простая функция интерфейса
  • Более быстрая с стабильная передача данных по сравнению с системами без шины

r3 preim4.png

В СТАНДАРТНОЙ КОМПЛЕКТАЦИИ ПО ДЛЯ РАСКЛАДКИ SIGMATUBE

  • Автоматическая раскладка подходит для обычных труб, профилей и профилей открытого сечения
  • Поддержка моделей сборочных чертежей, напрямую импортированных в материалы для раскроя
  • Определяет траекторию резания-прямо с модели
  • Автоматически создает производственные отчеты

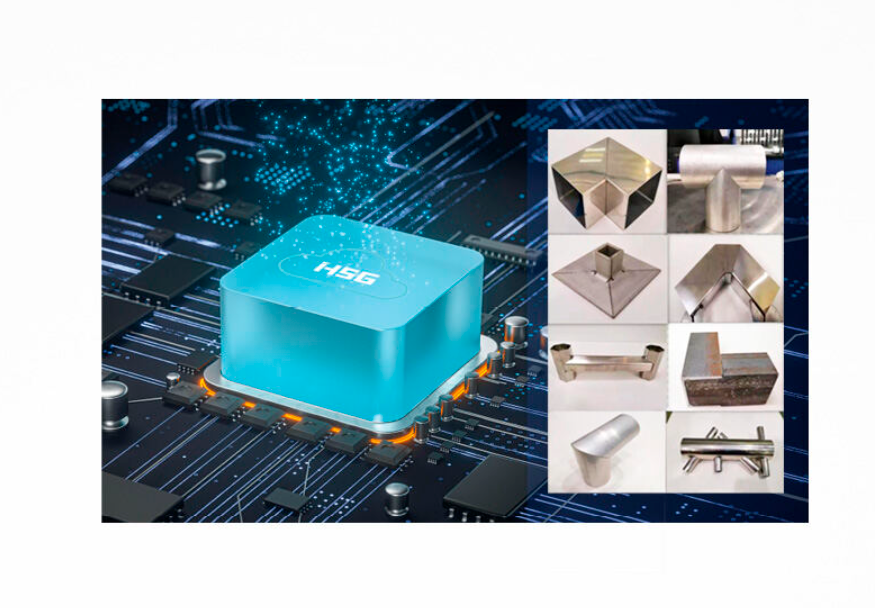

ОБШИРНАЯ БАЗА ДАННЫХ ПО СРАЩИВАНИЮ ТРУБ

  • Сращивание наружной и внутренней части квадратной трубы
  • Сращивание дуги 90гр.
  • Сращивание круглой трубы тройника
  •  Сращивание прорезанных отверстий
  • Сращивание шестигранника под углом 45гр
  • Сращивание стального уголка и швеллера


r3 preim8.png

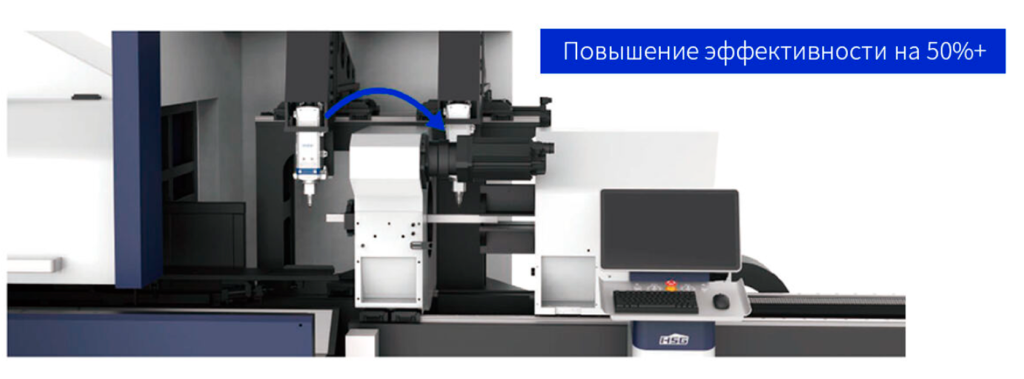

ПРЫЖКОВАЯ РЕЗКА

Уникальные запатентованные в отрасли технологии, а именно резка труб в воздухе и резка в поперечном направлении, помогают избежать многократного подъема и падения режущей головки. Эффективность резки еще больше повышается.

r3 preim9.png

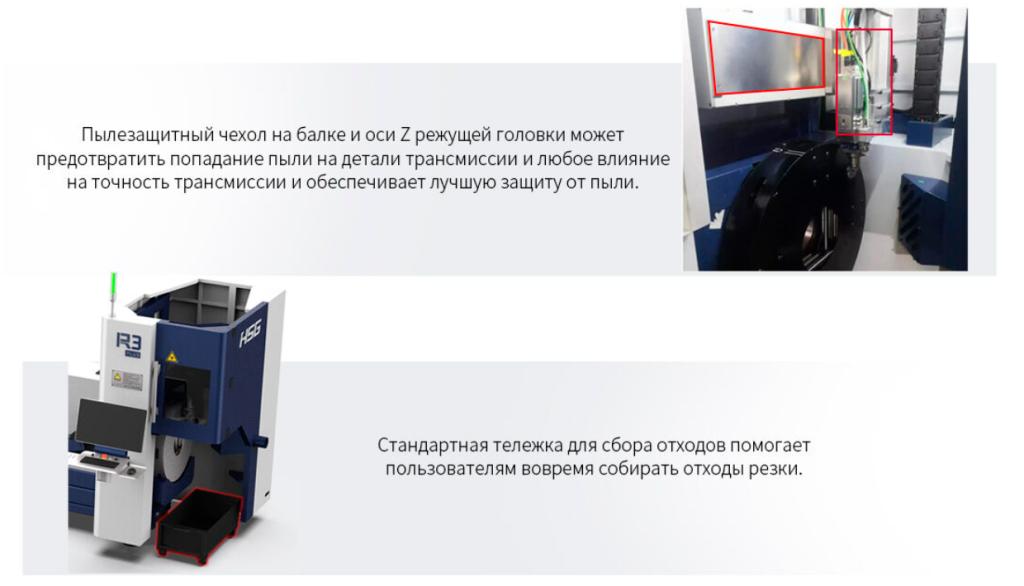

ЭКОЛОГИЧНАЯ РЕЗКА


R3 PREIM10.png

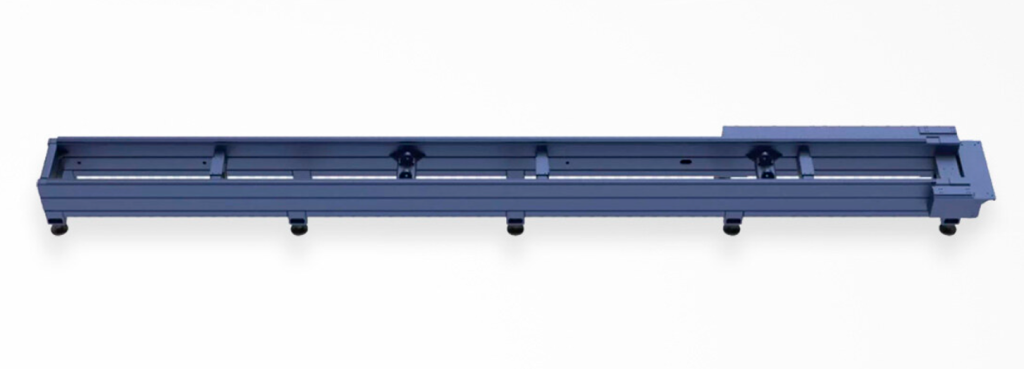

ИНТЕГРИРОВАННАЯ СТАНИНА СТАНКА

Благодаря низкому отжигу станина станка будет сохранять свою форму и не деформироваться. Срок службы станка-увеличен
Дмитрий Журба
Ваш персональный менеджер:
Дмитрий Журба
Руководитель отдела продаж г. Москва
+7 (499) 951-82-88
Выбрать отрасль
Модель
Лазерный труборез HSG R3 (1,5-3кВт)
Заказать
‹ ›
Характеристики
Мощность лазера, кВт
1,5-3
Вес, кг
5500
Точность позиционирования по X/Y-осям
±0.03 мм
Точность репозиционирования по X/Y осям
±0.03 мм/м
Максимальное ускорение, G
0.8
Максимальная скорость перемещения, м/мин
90
Напряжение питания, В
380 В ± 5 %; 50Гц; 3 — фазы
Длина трубы, мм
6000
Габаритные размеры (ДхШхВ), мм
10890х2230х2100
Макс. нагрузка на труборез, кг
100
Обработка круглой трубы, мм
20-210
Обработка квадратной трубы, мм
20Х20-150-150
