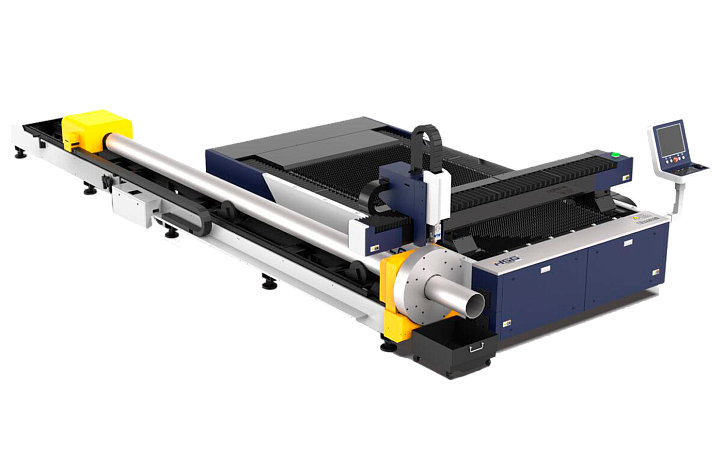

Лазерный станок для резки листа и труб HSG GB®

  • Комбинированный лазерный станок для обработки листового металла и труб с одной платформой. Мощностью от 1,5 до 4 кВт. Длина трубЫ 6000мм и 210мм в диаметре, диапазон обработки квадратной трубы 20*20-150*150мм.
  • Обрабатываемая площадь листа, в зависимости от модели: 3000х1500, 4000х2000, 6000х2000.
  • Компактный размер станка и двойная функции экономят затраты на покупку и рабочее пространство на производстве.
  • Режущая головка с автофокусом.
  • Двойные пневматические зажимные патроны.
  • Комплектующие от мировых производителей отрасли.
  • Система управления ЧПУ ALPHA A.

HSG GB®



HSG GB pr1.jpg

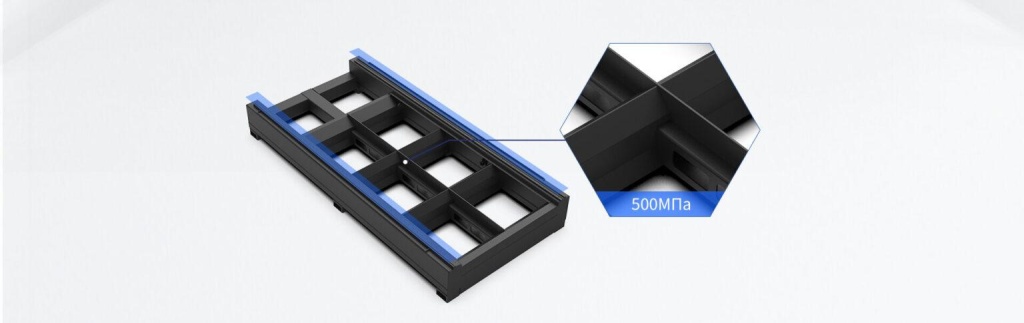

 СВАРНАЯ СТАНИНА ИЗ ВЫСОКОКАЧЕСТВЕННОЙ УГЛЕРОДИСТОЙ СТАЛИ

  • Защищена дополнительным покрытием, устойчивым к температурам и прогоранию.
  • Устойчива к деформациям, выдерживает высокие нагрузки.
  • Не подвергается нагреву в процессе резки.
  • Применяется сталь с высоким содержанием марганца вместо графита (графит является хрупким материалом, неустойчив к ударам). Сталь имеет высокую жаропрочную стойкость .
  • Благодаря пределу прочности на разрыв 500 МПа и устранению сварочного напряжения за счет длительного отжига и вибрационного старения станина станка будет сохранять высокую точность и стабильность на протяжении 20+ лет.



ЭКСТРУДИРОВАННАЯ АЛЮМИНИЕВАЯ БАЛКА

  • Изготовлен из авиационного алюминия серии 6000. Обеспечивает хорошие динамические характеристики.
  • В соответствии со стандартами авиакосмической промышленности.
  • Адаптирован к высоким нагрузкам и скоростям.
  • Отсутствие деформации и стабильность геометрии на протяжении 20+лет.


сайт 5.png

  • Специальный датчик температуры линз.
  • Автофокус и интеллектуальное переключение режимов.
  • Автоматический обход препятствий и предотвращение столкновений.
  • Непрерывная и стабильная резка тонких и толстых материалов.
  • Идеальная поверхность и кромка реза.

Отличительная особенность режущих голов HSG это импульсная пробивка, позволяющая применять пиковую мощность лазера при врезке. Благодаря чему, пробивка даже толстых листов обычно занимает доли секунды. Например, лист железа толщиной 20 мм пробивается за 0,5 сек.

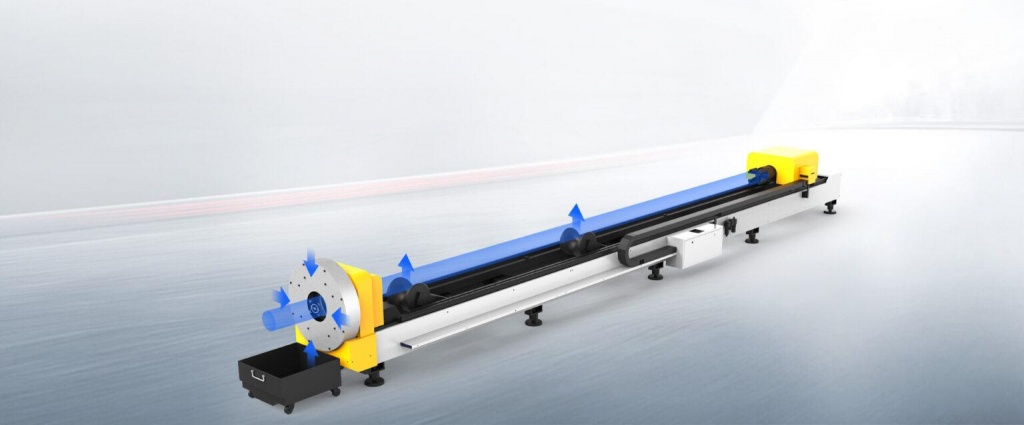

ДВОЙНЫЕ ПНЕВМАТИЧЕСКИЕ ЗАЖИМНЫЕ ПАТРОНЫ

  • В 3 раза быстрее электрических патронов.
  • Предохраняют от деформаций и контролируют зажимное усилие.
  • Минимальный остаток по трубе.
  • Для синхронного вращения переднего и заднего патронов-используется двухсторонний привод.
  • Широкий диапазон обрабатываемых труб.

HSG GXE ALPHAA.png

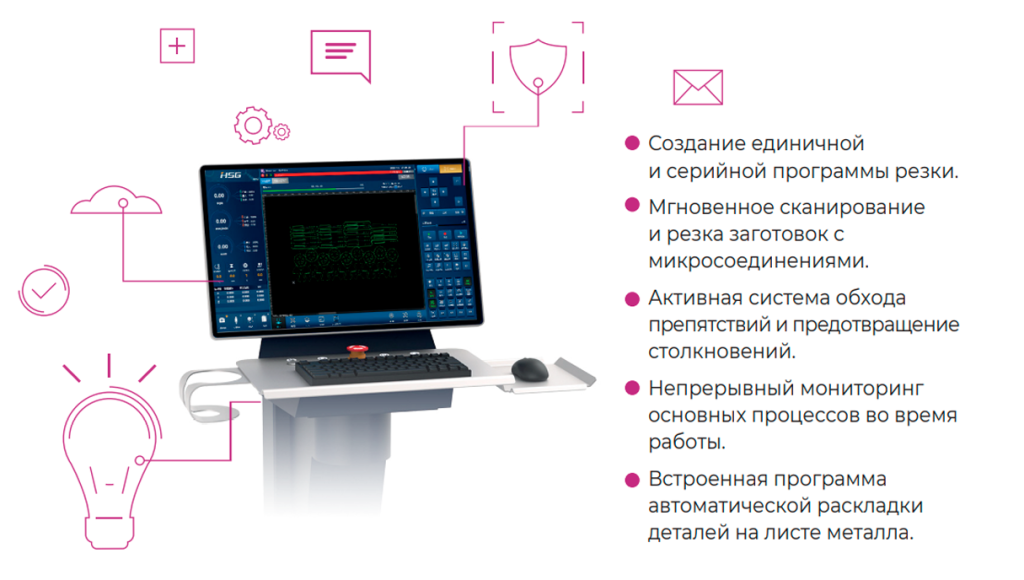

СИСТЕМА УПРАВЛЕНИЯ ЧПУ ALPHA T

  • Быстрая и стабильная передача данных только по сетевому кабелю.
  • Интуитивно понятный интерфейс, простое и удобное управление.
  • Сопоставление более 2000 параметров обработки.
  • Поддержка нескольких типов файлов DXF, DWG, PLT, NC-код.
  • Благодаря автоматической раскладке деталей повышается эффективность на 20% и сокращает расход материала на 9.5%.
  • Автоматический поиск края заготовки, автоматическое позиционирование.
  • Интеллектуальный набор текста.
  • Возможна дистанционная диагностика оборудования и поддержка оператора.


hsg gb pr2.jpg

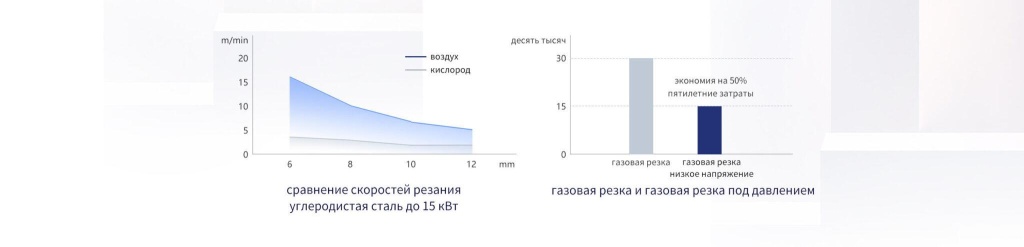

 ТЕХНОЛОГИЯ ВОЗДУШНОЙ РЕЗКИ НИЗКОГО ДАВЛЕНИЯ

  • Скорость воздушной резки в 3 раза выше, чем у кислородной, а эффективность производства и обработки высока.
  • Резка под низким давлением не требует использования высокоэнергетического воздушного компрессора высокого давления, что существенно снижает потребление энергии и стоимость затрат.

hsg gb pr3.png

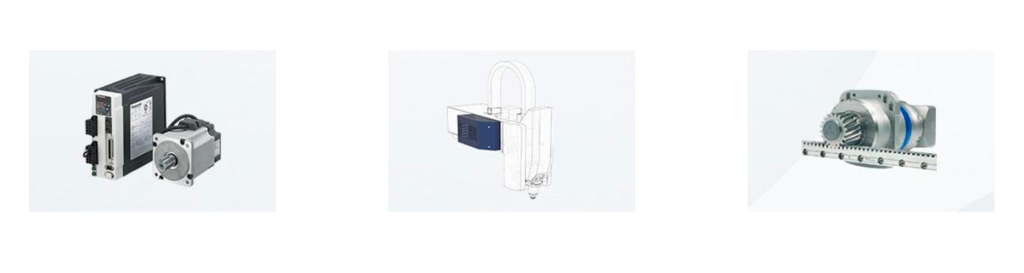

НАДЕЖНЫЕ КОМПЛЕКТУЮЩИЕ ОТ МИРОВЫХ ЛИДЕРОВ ОТРАСЛИ

  • Редуктора и рейки WITTENSTEIN ALPHA (Германия). Обеспечивают стабильные характеристики и высокую точность, низкий уровень шума.
  • Высокопроизводительные серводвигатели Panasonic (Япония). Обеспечивают высокую скорость вращения, впечатляющий крутящий момент и низкое энергопотребление.
  • Перемещение без потери скорости, гарантирует высокую производительность оборудования.

Дмитрий Журба
Ваш персональный менеджер:
Дмитрий Журба
Руководитель отдела продаж г. Москва
+7 (499) 951-82-88
Выбрать отрасль
Модель
Лазерный станок обработки листов и труб HSG G3015B®
Лазерный станок обработки листов и труб HSG G4020B®
Лазерный станок обработки листов и труб HSG G6020B®
Заказать
Заказать
Заказать
‹ ›
Характеристики
Мощность лазера, кВт
1,5-4
1,5-4
1,5-4
Зона обработки, мм
3000х1500
4000*2000
6000х2000
Точность позиционирования по X/Y-осям
±0.03mm/m
±0.03mm/m
±0.03mm/m
Точность репозиционирования по X/Y осям
±0.03mm
±0.03mm
±0.03mm
Максимальное ускорение, G
0,5
0,5
0,5
Максимальная скорость перемещения, м/мин
60
60
60
Максимальная нагрузка на стол, кг
800
1400
1900
Длина трубы, мм
6000
6000
6000
Габаритные размеры (ДхШхВ), мм
8400×3150×1650
8400*3880*1650
8400*3880*1650
Макс. нагрузка на труборез, кг
100
100
100
Обработка круглой трубы, мм
20-210
Φ20-Φ210mm
20 — 210
Обработка квадратной трубы, мм
20*20 — 150*150
□20*20-□150*150mm
20*20 — 150*150
Ход (ось X/ Y/ Z), мм
1525/3025/270
2025/4025/270
2025/6025/270
Обработки прямоугольной трубы, мм
Diagonal≤210
Diagonal≤210
Diagonal≤210
