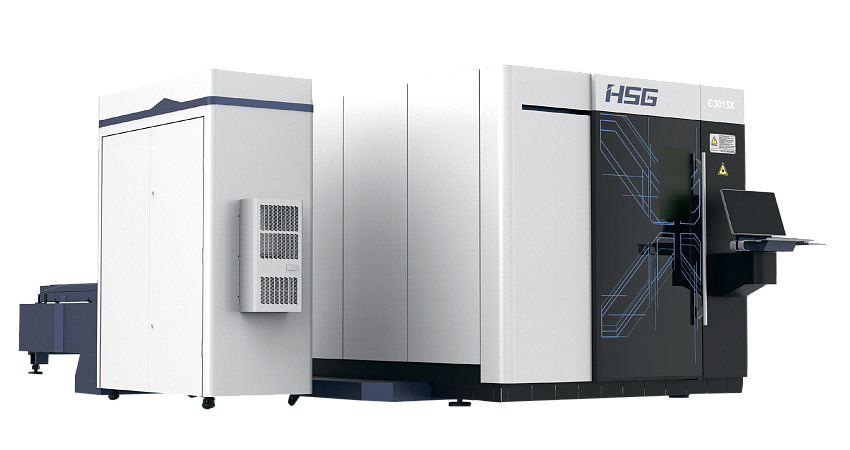

Лазерный станок HSG G3015X®

Комплектация

Лазерный источник IPG®
Лазерная головка HSG® автофокус
Сварная станина HSG®
Косозубая рейка Alpha® (Германия)
Редуктор и шестерня Alpha® Германия
Серводвигатель Panasonic®
Винтовой привод HIWIN/®TBI® на ось Z
Шинное программное обеспечение HSG-AlphaT®
Электрокомпоненты Schneider®
Вытяжки мощность 4000Вт
Водяной чиллер
Портал-ось X изготовлена из авиационного алюминия HSG®
Автоматическая система обнаружения препятствий
Цветной экран. Диагональ 21 дюйм
Автоконсоль управления газами азот и кислород Lanny из Германии
Автоматическая система обнаружения листового металла на рабочем столе
Функция блокировки для сменного рабочего стола
Зональная система вентиляции
Верхняя крышка c cистемой защиты избыточным давлением
Защитное стекло OD4 евростандарт по излучению
Пневматический подъемник задней двери

Описание. Техническая информация Скачать

HSG G3015X-A®

ЗАПАТЕНТОВАННАЯ ЗОНАЛЬНАЯ СИСТЕМА ДЫМОУДАЛЕНИЯ

Обеспечивается секционной конструкцией стола со встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами, воронками для сбора шлака и выдвижными поддонами для удаления отходов. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Отходы, образовавшиеся в процессе резки, проваливаются между ламелями стола в воронки и накапливаются

в выдвижных поддонах для сбора шлака. Такое решение позволяет уменьшить требования к производительности вентиляционной системы и обеспечивает максимальную эффективность очистки воздуха.

СВАРНАЯ СТАНИНА ИЗ ВЫСОКОКАЧЕСТВЕННОЙ УГЛЕРОДИСТОЙ СТАЛИ С ДОБАВЛЕНИЕМ МАРГАНЦА

Защищена дополнительным покрытием, устойчивым к температурам и прогоранию
Устойчива к деформациям, выдерживает высокие нагрузки
Не подвергается нагреву в процессе резки
Применяется сталь с высоким содержанием марганца вместо графита (графит является хрупким материалом, неустойчив к ударам). Сталь имеет высокую жаропрочную стойкость
Благодаря пределу прочности на разрыв 500 МПа и устранению сварочного напряжения за счет длительного отжига и вибрационного старения станина станка будет сохранять высокую точность и стабильность на протяжении 20+ лет

АВТОМАТИЧЕСКИЕ СМЕННЫЕ РАБОЧИЕ СТОЛЫ

Время смены стола менее 15 секунд
Плавный ход, надежная фиксация
Отсутствие вибраций и смещений во время работы
Контролируется ЧПУ, защищая оборудование и оператора от ошибок.

ЭКСТРУДИРОВАННЫЙ АЛЮМИНИЕВЫЙ ПОРТАЛ

Изготовлен из авиационного алюминия серии 6000
В соответствии со стандартами авиакосмической промышленности
Адаптирован к высоким нагрузкам и скоростям
Отсутствие деформации и стабильность геометрии на протяжении 20+лет

Специальный датчик температуры линз
Автофокус и интеллектуальное переключение режимов
Автоматический обход препятствий и предотвращение столкновений
Непрерывная и стабильная резка тонких и толстых материалов
Идеальная поверхность и кромка реза

Отличительная особенность режущих голов HSG® это импульсная пробивка, позволяющая применять пиковую мощность лазера при врезке. Благодаря чему, пробивка даже толстых листов обычно занимает доли секунды. Например, лист железа толщиной 20 мм пробивается за 0,5 сек.

ALPHA-T СИСТЕМА УПРАВЛЕНИЯ

Быстрая и стабильная передача данных только по сетевому кабелю
Интуитивно понятный интерфейс, простое и удобное управление
Сопоставление более 2000 параметров обработки
Поддержка нескольких типов файлов DXF, DWG, PLT, NCкод
Благодаря автоматической раскладке деталей повышается эффективность на 20% и сокращает расход материала на 9.5%
Автоматический поиск края заготовки, автоматическое позиционирование
Интеллектуальный набор текста
Возможна дистанционная диагностика оборудования и поддержка оператора

НАДЕЖНЫЕ КОМПЛЕКТУЮЩИЕ ОТ МИРОВЫХ ЛИДЕРОВ ОТРАСЛИ

Высокая скорость вращения
Впечатляющий крутящий момент
Низкое энергопотребление
Прецизионная точность
Перемещение без потери скорости, обеспечивает высокую производительность оборудования

ИНТЕГРИРОВАННЫЙ РАБОЧИЙ ШКАФ

Разделение областей слаботочных подключений и высокого напряжения. Предотвращает электромагнитные наводки, возможный нагрев и излишнее загрязнение контактов.
Внешние элементы подключения при помощи клемм Phoenix
Каждый кабель промаркирован и имеет свой собственный код

Характеристики:

Зона обработки, мм 3048х1524

Ход оси Х, мм 1524

Ход оси Y, мм 3048

Ход оси Z, мм 270

Мощность лазера, кВт 1,5-6

Точность позиционирования по X/Y-осям, мм/м ±0.03мм/м

Точность репозиционирования по X/Y-осям, мм ±0.03мм

Максимальное ускорение 1.5G

Максимальная скорость перемещения 140м/мин

Максимальная нагрузка на стол 900кг

Напряжение питания 380 В ± 5 %; 50Гц; 3 - фазы

Габаритные размеры (ДхШхВ) 8900×2260×2200mm

Вес 7500кг

Материал:

Нержавеющая сталь, мм до 20мм

Углеродистая сталь, мм до 25мм

Алюминиевый сплав, мм до 16мм

Латунь, мм до 10мм

Медь, мм до 8мм

Комплектующие:

Водяной чиллер включено

Индустриальный компьютер включено

Защитное стекло включено

Сопла одинарные и двойные включено

Керамические кольца включено

Защитные очки включено

Стабилизатор напряжения включено

Вытяжной вентилятор включено
