Основные размеры инструмента
Пробивной (штамповочный) инструмент THICK TURRET имеет 5 типоразмеров штамповочных блоков (далее станций), которые имеют разный максимальный размер пробивки:
Станция А – макс.диаметр 12,7 мм(1/2 дюйма)
Станция В – макс.диаметр 31,7 мм(1,25 дюйма)
Станция С – макс.диаметр 50,8 мм (2 дюйма)
Станция D – макс.диаметр 88,9 мм(3,5 дюйма)
Станция Е – макс.диаметр 114,3 мм (4,5 дюйма)

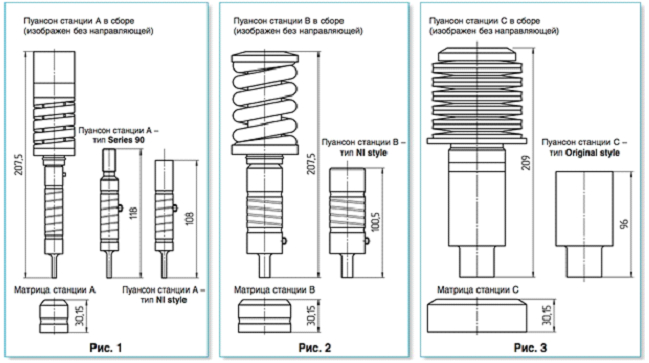

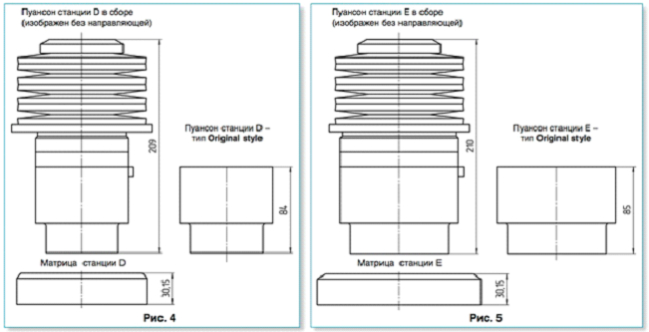

Рабочие (установочные) размеры станций показаны на рис.1-5
Основные размеры инструмента
|
Тип станции |
A (1/2’’) |
B (1-1/4’’) |
C (2’’) |
D (3-1/2’’) |
E (4-1/2’’) |
|---|---|---|---|---|---|
|
Максимальный размер диагонали (диаметр, мм) |
12,7 мм |
31,75 мм |
50,80 мм |
88,90 мм |
114,3 мм |
|
Диаметр тела пуансона |
16,0 мм |
31,75 мм |
50,98 мм |
89,41 мм |
114,81 мм |
|
Инструмент Thick Turret, тип ORIGINAL |
|||||
|
Длина пуансона (до первой переточки) |
207,5 мм |
207,5 мм |
96,0 мм |
84,0 мм |
85,0 мм |
|
Размер прямого участка рабочей части пуансона - SBR |
16,9 мм |
18,85 мм |
25,5 мм |
25,5 мм |
26,5 мм |
|
Толщина съемника |
5,0 мм |
4,0 мм |
8,0 мм |
8,0 мм |
8,0 мм |

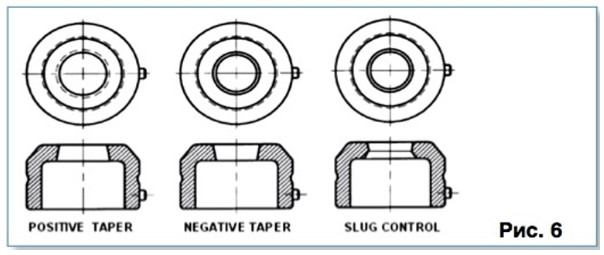

Типы матриц
POSITIVE TAPER (Обычный конус).
Этот тип матриц часто используется для выполнения отверстий диаметром до 6 мм в конструкционной и нержавеющих сталях, и диаметром до 12 мм в алюминии.
NEGATIVE TAPER (Обратный конус).
Хотя уклон в данной матрице составляет всего 0,01 мм, этого вполне достаточно для сжатия и удержания отхода в матрице и предотвращения его выпрыгивания. Этот вид матриц не рекомендуется использовать при обработке алюминия или пластика, т.к. возникает риск прессования отходов в пакет.
Выход на рынок высокоскоростных координатно-пробивных станков дал толчок к разработке новых типов матриц: SLUG CONTROL, SLUG STOP.
SLUG STOP (Отход СТОП).
Отличительной особенностью данного типа матриц является наличие выпуклостей внутри матрицы, которые надежно обжимают отход и не дают ему выйти из матрицы или провернуться, что предотвращает повреждение инструмента и листа. Количество выпуклостей можно варьировать в зависимости от типа материала и толщины.
SLUG CONTROL (Контроль отхода).
В данном типе матриц на глубине около 3,5 мм сделан небольшой выступ по контуру внутренней части матрицы для сжатия отхода и надежного его удержания. Затем идет увеличение отверстия на конус, что предотвращает выход отхода вверх и способствует беспрепятственному прохождению отхода через матрицу.
ИНСТРУМЕНТ MULTITOOL
Некоторые производители прессов (Euromac, Finn-Power и др.) используют устройства Multitool для увеличения количества инструментов в револьверной головке. Имеется три основных типоразмера инструмента для устройства Multitool:
|
|
МТ-8 мм |
МТ-16 мм |
МТ-24 мм |
|---|---|---|---|
|
Диаметр тела пуансона, мм |
8,0 |
16,0 |
24,0 |
|
Высота пуансона, мм |
70,5 |
70,5 |
70,5 |
|
Высота матрицы, мм |
17,0 |
24,0 |
24,0 |
|
Мах. размер отверстия матрицы, мм |
8,8 |
16,4 |
24,4 |
|
Размер на переточку пуансона, мм |
1,5 |
1,5 |
1,5 |
|
Размер на переточку матрицы, мм |
1,5 |
1,5 |
1,5 |
|
Максимальное усилие пробивки, тонн |
2,72 |
5,44 |
9,07 |
Глубина проникновения в матрицу для всех типов Multitool составляет 3,0 мм. Данным инструментом не рекомендуется выполнять ниблинг – пошаговую непрерывную пробивку с небольшим шагом. Для профильных пуансонов (прямоугольник, овал и др.) роль направляющей пуансона выполняет съемник, выполненный с минимальным зазором между отверстием съемника и пуансона – 0,04 мм. Поэтому при интенсивной работе съемник необходимо периодически заменять.
