Координатно-пробивной пресс с ЧПУ для листового металла

КОМПОНЕНТЫ СЕРВОСИСТЕМЫ КООРДИНАТНО-ПРОБИВНОГО ПРЕССА

1. Сервопривод бойка - производитель SYNMOT
2. Частотный преобразователь - SYNMOT
3. Датчик обратной связи - Tamagawa (Япония)
4. Бак охлаждающей смазки - SYNMOT
5. Коммутация энкодера-Тайвань
6. Датчики температуры - NTC (Япония)
7. Контроллер привода - Тайвань
8. Цифровой сигнальный процессор - AB Rockwell (США)
9. Программируемая логическая интегральная схема (ПЛИС) - Alter (США)
10. Блок управления процессом - DELTA
11. Интегральный силовой модуль - Mitsubishi (Япония)
12. Кулер привода - DELTA
13. Трансформатор - Yingfeng (Шанхай)

отличительные особенности Модели Галерея

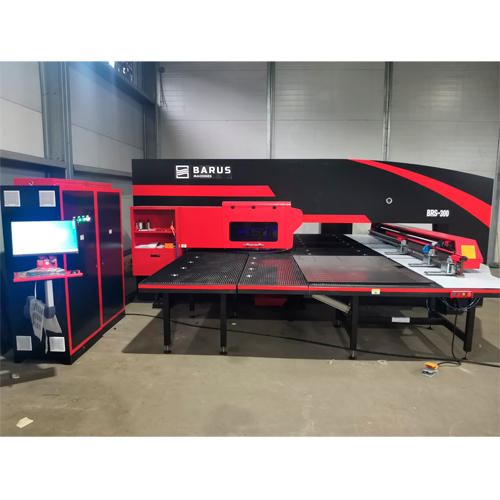

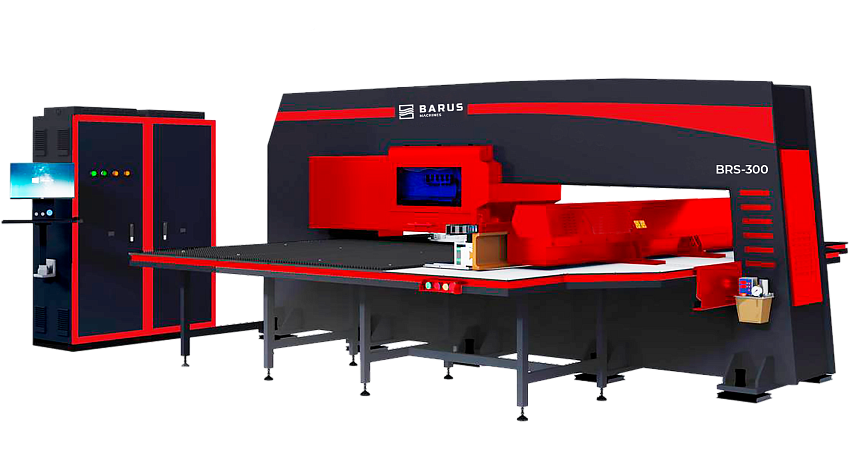

BARUS MACHINES BRS 300

СИСТЕМНЫЕ ФУНКЦИИ КПП BARUS MACHINES

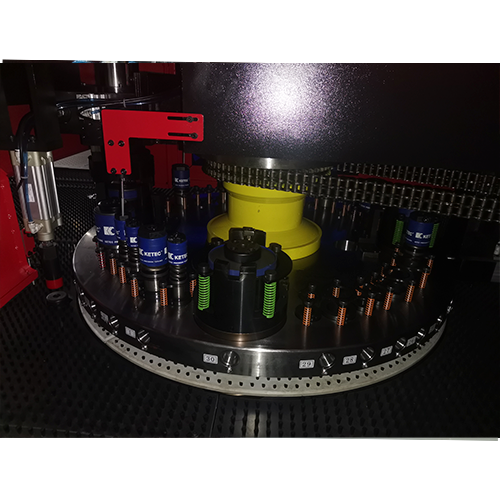

Силовая ось: R, оси линейного перемещения: X, Y, ось вращения барабана: Т, ось вращения индексных станций: С
Аварийный экран, сигнализирующий о различных электрических и механических неполадках
Программная система самодиагностики
Функция программного ограничения производительности, для экономии ресурса станка
Встроенное ПО для создания программ на G-коде.
Компенсация высоты матриц
Компенсация высоты пуансона
Компенсация отскока бойка
Общая компенсация координат

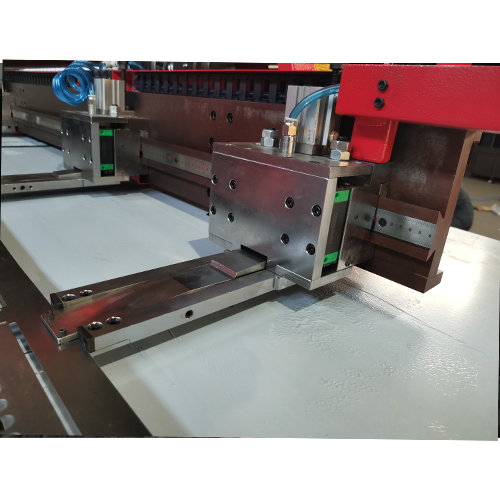

Доступен перехват листа, для обработки широкоформатных заготовок
Возможна работа в полуавтоматическом и автоматическом режиме

КОМПЛЕКТАЦИЯ

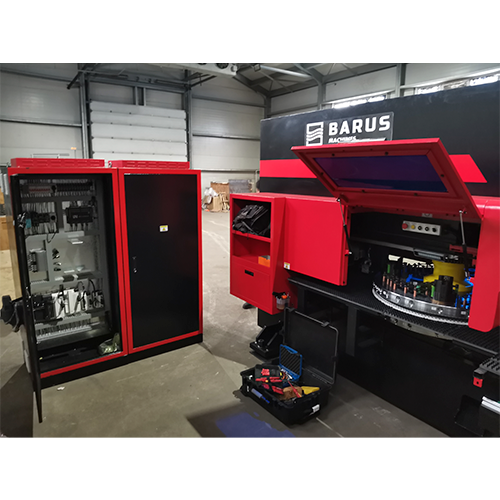

1. СИСТЕМА УПРАВЛЕНИЯ Langen Industrial Control System (1шт.) - промышленный компьютер

2. СЕРВОПРИВОДЫ Panasonic (4шт.) - (x-5кВт y-7.5кВт t-2кВт c-1.5кВт) высокоскоростные, точные, стабильные

3. ГЛАВНЫЙ СЕРВОДВИГАТЕЛЬ SYNMOT (1шт.) - обеспечивает высокое усилие пробивки, непрерывную магнитную синхронизацию и сниженное, по сравнению с конкурентами, энергопотребление

4. ЛИНЕЙНЫЕ НАПРВЛЯЮЩИЕ HIWIN (4шт.) - X-30мм, Y-45мм. Высокоточные, рассчитанные на высокие скорости и ударные нагрузки, пылезащищенные

5. ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (2шт.) - X-5050мм,Y-5050мм

6. ПОДШИПНИКИ ШВП NSK (Япония) - 8шт

7. ПОДШИПНИКИ БАРАБАНОВ NSK (Япония) - 4шт

8. ДВОЙНАЯ ЦЕПЬ TSUBAKI (Япония) - 2шт. Двухрядная высокоточная приводная цепь

9. МУФТЫ (2шт.) - Известный китайский производитель, специализирующийся на продукции такого типа. Муфты Manon не имеют посторонних люфтов и рассчитаны на длительный срок службы

10. ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ Schneider - Продукция этого производителя поставляется по всему миру и известна стабильным качеством

11. СЕРВОТРАНСФОРМАТОР SANO - Обеспечивает высокий уровень защиты от коротких замыканий и перепадов напряжения

12. ПНЕВМАТИКА И КЛАПАНЫ AirTAC - Всемирно известный производитель. Продукция обладает стабильным качеством и длительным сроком службы

13. БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ RIKO (Тайвань) - Высокое быстродействие и точность

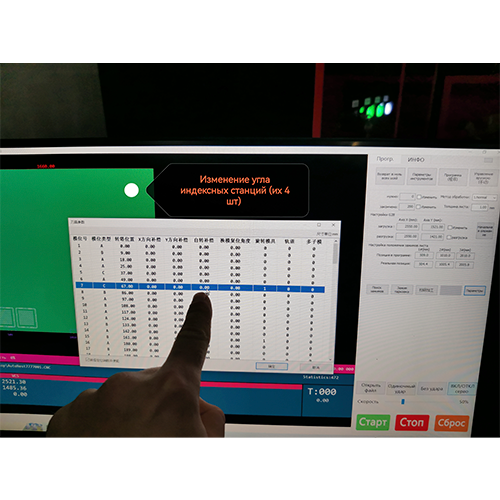

ЧПУ. ОСОБЕННОСТИ СИСТЕМЫ

Обладает графическим интерфейсом, функциями пошагового и непрерывного пробития

Рабочие программы основаны на простом и удобном для работы G-коде

Подключение к УЧПУ осуществляется через разъемы, соответствующие международному стандарту RS232

Пресс оборудован передовыми полностью цифровыми серводвигателем и

Полузамкнутая цепь

Доступно программирование непосредственно со стойки станка или с удаленного компьютера

Язык интерфейса - английский

ЧПУ обладает функцией графической симуляции программ

Все рабочие программы и настройки станка легко сохраняются в файлы резервных копий

Интерполяции, определение местоположения и управление сервосистемой осуществляются с точностью до нанометров, что обеспечивает высокую точность работы пресса

В конструкции применены сверхскоростные шины с уменьшенным количеством кабелей, для обеспечения быстродействия и надежности системы

Система управления проста в освоении и эксплуатации
