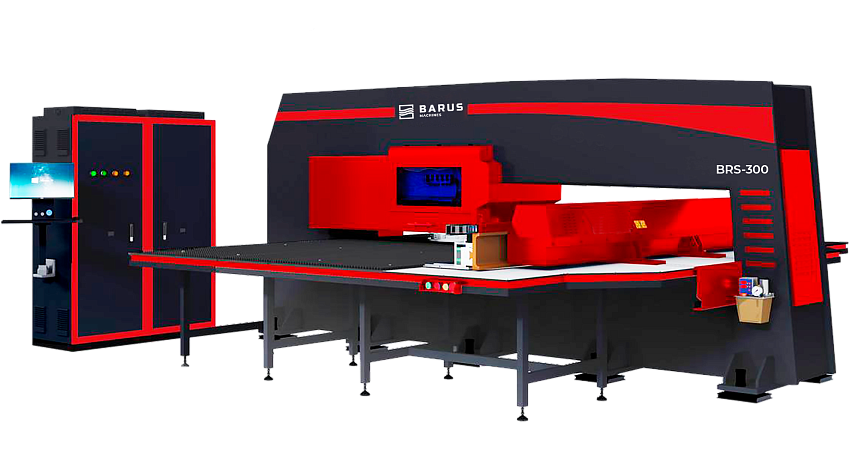

BARUS MACHINES BRS-300

Комплектация

Система управленияLangen Industrial Control System (1шт.)
СервоприводыPanasonic (4шт.)
Главный серводвигательSYNMOT (1шт.)
Линейные направляющиеHIWIN (4шт.)
Шарико-винтовые парыTBI (2шт.)
Подшипники ШВПNSK (Япония) - 8шт
Подшипники барабановNSK (Япония) - 4шт
Двойная цепьTSUBAKI (Япония) - 2шт.
МуфтыManon (2шт)
Электронные компонентыSchneider
СервотрансформаторSANO
Пневматика и клапаны AirTAC
Бесконтактный переключательRIKO (Тайвань)

Описание. Техническая информация Скачать

BARUS MACHINES BRS 300

СИСТЕМНЫЕ ФУНКЦИИ КПП BARUS MACHINES

Силовая ось: R, оси линейного перемещения: X, Y, ось вращения барабана: Т, ось вращения индексных станций: С
Аварийный экран, сигнализирующий о различных электрических и механических неполадках
Программная система самодиагностики
Функция программного ограничения производительности, для экономии ресурса станка
Встроенное ПО для создания программ на G-коде.
Компенсация высоты матриц
Компенсация высоты пуансона
Компенсация отскока бойка
Общая компенсация координат
Доступен перехват листа, для обработки широкоформатных заготовок
Возможна работа в полуавтоматическом и автоматическом режиме

КОМПЛЕКТАЦИЯ

1. СИСТЕМА УПРАВЛЕНИЯ Langen Industrial Control System (1шт.) - промышленный компьютер

2. СЕРВОПРИВОДЫ Panasonic (4шт.) - (x-5кВт y-7.5кВт t-2кВт c-1.5кВт) высокоскоростные, точные, стабильные

3. ГЛАВНЫЙ СЕРВОДВИГАТЕЛЬ SYNMOT (1шт.) - обеспечивает высокое усилие пробивки, непрерывную магнитную синхронизацию и сниженное, по сравнению с конкурентами, энергопотребление

4. ЛИНЕЙНЫЕ НАПРВЛЯЮЩИЕ HIWIN (4шт.) - X-30мм, Y-45мм. Высокоточные, рассчитанные на высокие скорости и ударные нагрузки, пылезащищенные

5. ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (2шт.) - X-5050мм,Y-5050мм

6. ПОДШИПНИКИ ШВП NSK (Япония) - 8шт

7. ПОДШИПНИКИ БАРАБАНОВ NSK (Япония) - 4шт

8. ДВОЙНАЯ ЦЕПЬ TSUBAKI (Япония) - 2шт. Двухрядная высокоточная приводная цепь

9. МУФТЫ (2шт.) - Известный китайский производитель, специализирующийся на продукции такого типа. Муфты Manon не имеют посторонних люфтов и рассчитаны на длительный срок службы

10. ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ Schneider - Продукция этого производителя поставляется по всему миру и известна стабильным качеством

11. СЕРВОТРАНСФОРМАТОР SANO - Обеспечивает высокий уровень защиты от коротких замыканий и перепадов напряжения

12. ПНЕВМАТИКА И КЛАПАНЫ AirTAC - Всемирно известный производитель. Продукция обладает стабильным качеством и длительным сроком службы

13. БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ RIKO (Тайвань) - Высокое быстродействие и точность

ЧПУ. ОСОБЕННОСТИ СИСТЕМЫ

Обладает графическим интерфейсом, функциями пошагового и непрерывного пробития

Рабочие программы основаны на простом и удобном для работы G-коде

Подключение к УЧПУ осуществляется через разъемы, соответствующие международному стандарту RS232

Пресс оборудован передовыми полностью цифровыми серводвигателем и

Полузамкнутая цепь

Доступно программирование непосредственно со стойки станка или с удаленного компьютера

Язык интерфейса - английский

ЧПУ обладает функцией графической симуляции программ

Все рабочие программы и настройки станка легко сохраняются в файлы резервных копий

Интерполяции, определение местоположения и управление сервосистемой осуществляются с точностью до нанометров, что обеспечивает высокую точность работы пресса

В конструкции применены сверхскоростные шины с уменьшенным количеством кабелей, для обеспечения быстродействия и надежности системы

Система управления проста в освоении и эксплуатации

Характеристики:

Усилие пробивки, т 20-30

Тип станины Замкнутая О-образная сварная

Макс..размеры листа, мм ось X 5000/ ось Y 1500

Макс. толщина листа, мм 6

Макс. диаметр пробития, мм 88.9

Макс. быстродействие бойка, уд/мин 1800

Макс. скорость пробития, уд/мин 1000

Количество контролируемых ЧПУ осей, шт 5

Инструментальная системы Thick Turret

Емкость инструментального барабана, шт 32

Кол-во прижимных цилиндров, шт 2

Макс.скорость позиционирования листа, м/мин 150

Тип поверхности рабочего стола щеточный / шарикоподшипниковый

Скорость вращения барабана, об/мин 30

Точность, мм 0.10

Макс. ресурс пуансона, уд 500 000

Макс. масса листа, кг 156

Энергопотребление, кВт/ч 5.2

Давление в воздушной системе, мПа 0.6

Напряжение, В 380

Высота оснастки в сборе, мм 209

Габариты, мм 5500х5200х2280

Комплектующие:

Сервопривод бойка SYNMOT

Частотный преобразователь SYNMOT

Датчик обратной связи Tamagawa (Япония)

Бак охлаждающей смазки SYNMOT

Коммутация энкодера Тайвань

Датчики температуры NTC (Япония)

Контроллер привода Тайвань

Цифровой сигнальный процессор AB Rockwell (США)

Программируемая логическая интегральная схема (ПЛИС) Alter (США)

Блок управления процессом DELTA

Интегральный силовой модуль Mitsubishi (Япония)

Кулер привода DELTA

Трансформатор Yingfeng (Шанхай)
